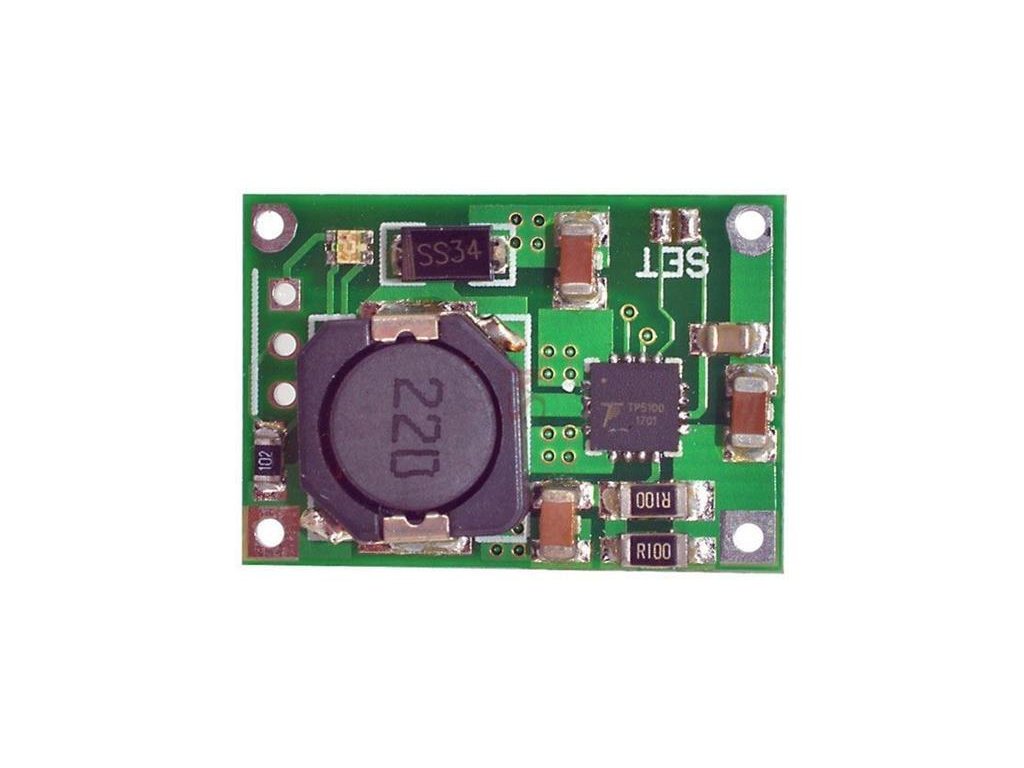

Nabíjačka 1-2 Li-Ion článkov 2A s ochranou, modul s IO TP5100

Podrobný popis

Nabíjačka je určená na nabíjanie 1–2 lítiových článkov s napätím 3,6V konštantným prúdom 2A až do napätia 4,2 (8,4)V, ktoré potom udržuje na póloch článku.


Popis produktu:

- nabíjanie konštantným prúdom. Zmenou odporu Rprog-viď. obrázok v prílohe je možné nabíjací prúd meniť v rozsahu 0,5A-2A
- ukončenie nabíjania po dosiahnutí svorkového napätia článku 4,2V. Pri použití 2 článkov v sérii 8,4V. V tomto prípade je nutné prepojiť spájkovacie plôšky SET.
- rekondičné nabíjanie prúdom 100mA v prípade, že úroveň svorkového napätia článku je <2,9V. Po dosiahnutí tohto napätia modul nabíja menovitým prúdom 0,5–2A až do dosiahnutia svorkového napätia 4,2V
- optická kontrola stavu nabitia. Červená LED signalizuje nabíjanie, modrá LED ukončenie nabíjania
- bez nadprúdovej a skratovej ochrany
- voľba 1 alebo dvoch článkovcínovou prepojkou pri nápise SET
- možnosť pripojenia externá signalizačná LED -bi color, spoločná anóda

Technické parametre:

- IO TP5100, metóda nabíjania: CC/CV
- vstupné napätie: 5–15V
- nabíjací prúd 2A (zmenou odporu je možné nastaviť 0,1A-2A)
- koniec nabíjania: 4,2V
- rekondičné nabíjanie pri <2,9V
- rozmery 17×25mm/2g

Výrobok nie je samostatne funkčný celok, vyžaduje odbornú montáž.
