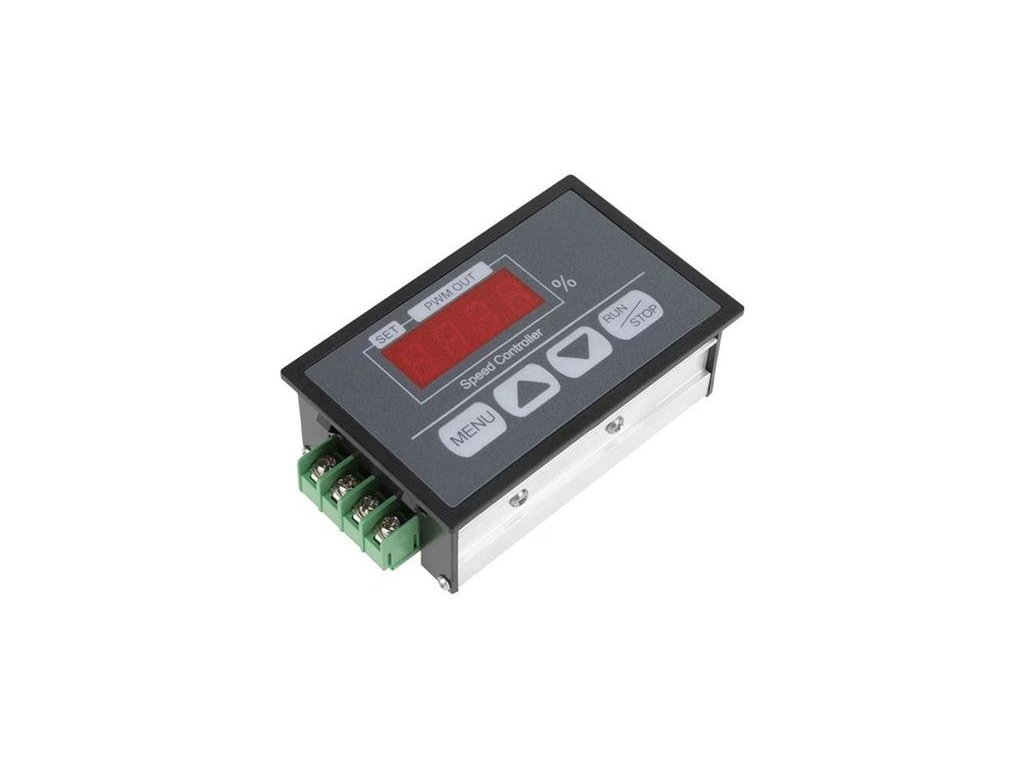

PWM Regulátor otáčok pre DC motory 6-60V do 30A

Podrobný popis

Modul pulzného regulátora otáčok (PWM) pre stejnosmerné komutátorové motory 6–60VDC/30A s doplnkovými funkciami pre reguláciu.

Technické parametre:

- vstupné napätie: 6–60V DC
- výstupné napätie: v závislosti od záťaže a napájania
- výstupný prúd: max. 30A, trvalo 20A
- rozsah regulácie rýchlosti: 0–100%
- pulzná frekvencia: 21kHz
- rozmery panelu: 96×61mm
- montážny otvor: 92×56mm
- hmotnosť: 100g

Popis zapojenia je uvedený na plošnom spoji na spodnej strane svorkovnice:

- napájacia svorka DC: +POWER-
- svorka pre pripojenie motora: +MOTOR-
- dostupné funkcie:

Po stlačení tlačidla MENU budete mať k dispozícii nasledujúce funkcie. Číslo funkcie sa zobrazuje na ľavej strane displeja pod označením SET. Konkrétne hodnoty pre jednotlivé funkcie sa nastavujú šipkami nahor/dol a zobrazujú sa na pravej strane displeja označenej PWM OUT. Tlačidlom RUN/STOP potom nastavený proces spustíte alebo zastavíte.

- 1– Nastavenie doby nábehu po zapnutí v rozsahu 0–10 sekúnd, krok 1 sekunda
- 2– Nastavenie doby dobehu po vypnutí v rozsahu 0–10 sekúnd, krok 1 sekunda
- 3– Nastavenie dolného limitu rýchlosti v rozsahu 0–80%, krok 0,4%
- 4– Nastavenie horného limitu rýchlosti v rozsahu 0–100%, krok 1%
- 5– Nastavenie kroku zmeny rýchlosti otáčok, dostupné kroky sú 1–2–5–10–15–20 a 25%

Výrobok nie je samostatne funkčný celok a vyžaduje odbornú montáž.

Balenie: 1 ks
