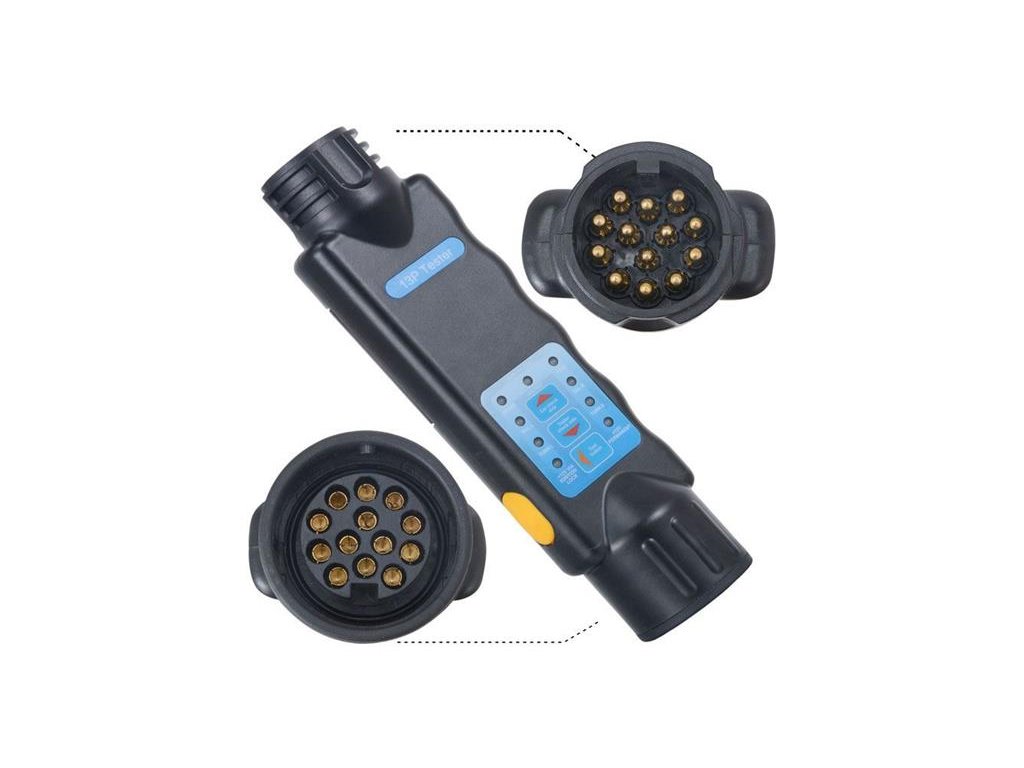

Tester 13-pólových autozásuviek a zástrčiek prívesov 12V

Podrobný popis

Praktický tester 13 pólových zásuviek aj vidlíc prívesných vozíkov, karavanov aj ťažných vozidiel. Napájanie 12V.

Parametre produktu :

- meranie 13-pólových vidlíc aj zásuviek, lokalizácia závad.
- tester nie je možné použiť pre zásuvky ťažného zariadenia s vlastnou riadiacou jednotku (CANBUS)


Technické parametre:

- palubné napätie vozidla: 12V
- 9× LED kontrolka pre zobrazenie funkčnosti alebo nefunkčnosti obvodu
- napájanie: batéria 9V 6F22 (nie je súčasťou balenia)
- homologácia: CE podľa ISO1724

Postup merania osvetlenia prívesov:
- zasuňte vidlicu od osvetlenia prívesu do testera a stlačte žlté tlačidlo na boku prístroja.
- pokiaľ je všetko v poriadku, všetky LED diódy sa rozsvietia. Každá LED dióda signalizuje funkciu jedného elektrického okruhu.
- pokiaľ nesvieti niektorá LED kontrolka, môže byť chybné zapojenie, prerušený vodič alebo prasknutá žiarovka.
- pokiaľ nesvieti ani jedna LED dióda, je pravdepodobne porušený vodič –12V (kostra), alebo je v prístroji vybitá batéria.

Postup merania zásuvky ťažného zariadenia:
- rozsvieťte svetlá vozidla a zapnite blinkre.
- zapojte tester do zásuvky ťažného zariadenia vozidla a stlačte žlté tlačidlo na boku prístroja.
- LED kontrolky signalizujú, ktoré svetlá sú zapnuté a prenášajú sa správne do zásuvky ťažného zariadenia.
- pokiaľ nesvieti ani jedna LED kontrolka, je pravdepodobne porušený vodič –12V (kostra), alebo nie sú rozsvietené žiadne svetlá vozidla.

Upozornenie: Nezapájajte tester do zásuvky ťažného zariadenia a prívesu súčasne, meranie je možné vykonávať iba samostatne!
